Трансмиттер XNX
Производитель: Honeywell Analytics
Категория: Стационарные газоанализаторы

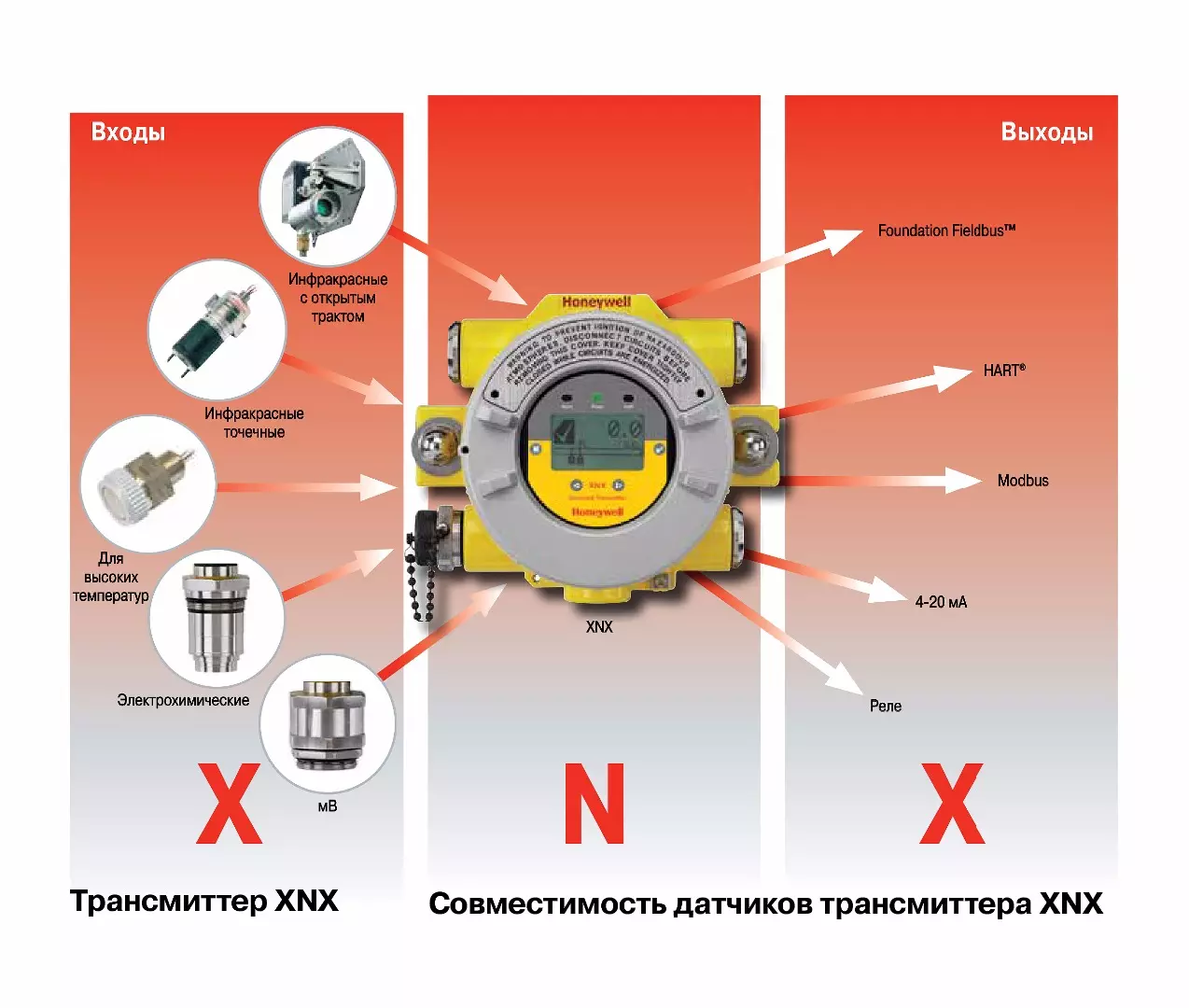

XNX – это чрезвычайно гибкий трансмиттер, который можно настраивать на прием входных сигналов от любого датчика газа из ассортимента Honeywell Analytics. В самых эффективных системах обнаружения газов часто используются разнообразные технологии, в том числе точечные датчики горючих газов (каталитического и инфракрасного типа), детекторы токсичных газов и кислорода с электрохимическими сенсорами и инфракрасные детекторы с открытым трактом. XNX оснащен стандартным интерфейсом для подключения всех этих устройств, его можно настраивать для вывода стандартных сигналов в зависимости от конкретной области применения или предпочтительного стандарта. Если на объекте меняется стандарт выходного сигнала, то прибор XNX можно перенастроить на новый тип выходного сигнала.
Преимущества:
- Совместимость со всеми датчиками газа Honeywell Analytics
- Возможность выбора наилучшей технологии выявления газа для каждого конкретного применения
- Выбор любых стандартных выходных сигналов
- Заложена возможность переконфигурировать тип выходного сигнала при изменении требований в будущем
- Легко читаемый многоязычный ЖК-дисплей с подсветкой. На дисплее отображается текст, гистограммы, цифры и символы
- Возможность локальной и удаленной установки датчика
- Возможность выбора питаемого токового сигнала, питающего токового сигнала или изолированного сигнала 4-20 мА в зависимости от электропроводки
- Связь по протоколу HART® в стандартной комплектации для удаленной диагностики и настройки
- Возможность полной настройки с помощью неинтрузивных магнитных переключателей
- "Горячая" замена картриджей-датчиков токсичных газов и кислорода
- Автоматическая блокировка во время технического обслуживания
- Возможность снятия втычного модуля POD для доступа к области клемм
- Простота электрического подключения за счет использования съемных штыревых и гнездовых разъемов контактных колодок
Для каких задач подойдет: - Шельфовые нефтяные и производственные платформы
- Разведка месторождений и добыча нефти и газа
- Нефтеперерабатывающие заводы
- Химические и нефтехимические заводы
- Наземные нефте и газохранилища
- Транспортировка газа
- Электростанции и др.
Характеристики
| Показатель | Значение |
|---|---|
| Применение | Универсальный трансмиттер с широкими технологическими возможностями используется с разнообразными локальными и удаленными детекторами газа Honeywell Analytics для обнаружения горючих, токсичных газов и кислорода. Пригоден для установки и использования в зонах 1 и 2 |
| Материал | Корпус: окрашенный алюминиевый сплав LM25 с 5-слойным покрытием из корабельного лака или нержавеющая сталь 316 |
| Вес (приблизительный) | Алюминиевый сплав LM25: 2,8 кг. Нержавеющая сталь 316: 5 кг |
| Монтаж | Монтаж на поверхности с использованием монтажных проушин. Дополнительный комплект для монтажа на трубе пригоден для труб диаметром от 100 до 150 мм. Опциональный кронштейн для монтажа на потолке |
| Вводы | 5 вводов для кабельных коробов/кабелей (2 справа, 2 слева, 1 снизу). Размер ввода M25 |
| Размеры | 160 x 197 x 114 мм |
| Классификация IP | IP66 |
| Рабочая температура | от -40°C до +65°C |
| Рабочий диапазон влажности | 0-99% отн. влажности (без конденсации) |
| Рабочий диапазон давления | 90–110 кПа |
| Условия хранения | от -40°C до 75°C, 0-99% без конденсации |
| Диапазон входного напряжения | Версии mV и EC: 16-32 В постоянного тока, версия IR: 18-32 В постоянного тока (номинальное напряжение 24 В постоянного тока) |
| Максимальная потребляемая мощность | XNX EC (для токсичных газов): 6,2 ватт; XNX mV (c каталитическим или инфракрасным MPD датчиком): 6,5 ватт; XNX IR с Searchpoint Optima Plus: 9,7 ватт; XNX IR с приемным блоком Searchline Excel: 13,2 ватт |
| Выходной ток | Полностью конфигурируемый изолированный выходной модуль 4-20 мА и HART® обеспечивает питаемый токовый сигнал, питающий токовый сигнал и изолированные режимы работы (поддержка протокола HART® 6.0) и входит в стандартный комплект поставки. Настройки выходного тока по умолчанию: режим HART®:≥0,0<1,0 мА Неисправность; 3 мА — предупреждение; 4,0–20,0 мА Нормальный режим измерения; 4-20 мА — нормальный режим измерения; 2,0 мА или 4,0 мА (17,4 мА) Блокировка (в процессе настройки/установки 22,0 мА — максимальное превышение допустимых значений параметров пользователя) Выходной диапазон для блокировки, предупреждения, блокировки пучка и низкоуровнего сигнала составляет от 1 до 4 мА. Для случаев превышения диапазона измерений используется диапазон 20-22 мА |
| Точность сигнала 4–20 мА | +/-1% полной шкалы |
| Функции, поддерживаемые системой HART® | Показания концентрации газа, название газа и единицы измерения, уровень сигнала 4-20 мА, общие сведения/данные о приборе, установка, конфигурация, принудительный вывод 4-20 мА. Подробная информация о приборе, в том числе: уровень оптического сигнала, динамический резерв (только в приборах Searchline Excel), необработанные показания, напряжение питания 24 В, температурный режим. Часы с реальным временем (только в приборах Searchline Excel), статус калибровки и настройки, подробная информация о неисправностях и предупреждениях, журнал неисправностей и тревог, калибровка нуля. |
| Клеммы | Штыревые клеммы Cage Clamp со стопорными винтами для проводов диаметром от 0,5 мм2 до 2,5 мм2 (прибл. от 20AWG до 14AWG) |
| Локальный искробезопасный порт HART® (опция) | Служит для внешнего искробезопасного подключения к трансмиттеру XNX для обеспечения "горячего" подключения HC275/375 HART® или аналогичного ручного устройства настройки |
| Установка | Устанавливается на один из кабельных вводов трансмиттера XNX. Опция устанавливается на заводе-изготовителе или непосредственно на объекте силами квалифицированного специалиста |
| Класс защиты окружающей среды | Если порт не используется, он закрывается крышкой в соответствии с требованиями IP66/67 |
| Релейный модуль (опция) | Обеспечивает три полностью настраиваемых пользователем релейных выхода, переключение которых можно осуществлять в зависимости от текущей концентрации газа и/или статуса трансмиттера. Обеспечивает 2 сигнальных SPCO реле и 1 SPCO реле неисправности. Взаимоисключающие опции с Modbus и/или Fieldbus™ |
| Номинальный ток | Максимум: 240 В переменного тока, 5 A (безындуктивная нагрузка) Минимум: 5 В, 10 мА (безындуктивная нагрузка) |
| Установка | Опцию можно установить на заводе-изготовителе в модуле дисплея либо непосредственно на объекте силами квалифицированного технического специалиста |
| Модуль Foundation Fieldbus™ (опция) | Выход Foundation Fieldbus™ для подключения к многоканальной сети H1. Взаимоисключающие с опциональными реле и/или шиной Modbus |
| Установка | Опцию можно установить на заводе-изготовителе в модуле дисплея либо непосредственно на объекте силами квалифицированного технического специалиста |
| Соединения | Sig+ (Сигнал +), Sig- (Сигнал -) и Screen (Экран) |
| Физический уровень | Отвечает нормам IEC 1158-2 и ISA 50.02, 31,25 кбит/с |
| Максимальное количество узлов | 32 |
| Поддерживаемые функции | показания концентрации газа, название газа и единицы измерения, статус прибора (норма, предупреждение, неисправность, выход за пределы диапазона), общие сведения/данные о приборе, дистанционная калибровка нуля и интервала, (в зависимости от детектора), подробная информация о приборе, в том числе: уровень оптического сигнала, динамический резерв (только в приборах Searchline Excel), необработанные показания, напряжение питания 24 В, температурный режим, RTC (только в приборах Searchline Excel), статус калибровки и настройки, подробная информация о неисправностях и предупреждениях: журнал неисправностей и тревог, калибровка нуля. |
| Модуль Modbus RTU (опция) | Выходной модуль Modbus обеспечивает изолированный выход RS485 для подключения трансмиттера XNX к многоканальной сети Modbus. Взаимоисключающие с опциональными реле и/или Fieldbus™ |
| Установка | Опция устанавливается на заводе-изготовителе в модуле дисплея либо непосредственно на объекте силами квалифицированного технического специалиста |
| Соединения | RS485+, RS485-, Drain (Сток) |
| Физический уровень | Изолированный RS485, от 1200 до 19200 бод |
| Максимальное количество узлов | Только 254 совместимых трансмиттера XNX |
| Протокол | Modbus RTU |
| Поддерживаемые функции | Те же, что и у модуля Foundation Fieldbus™ (опция) — см. выше |
КодЫ ЗаКАзов
Детектор XNX в стальном корпусе 316ss c каталитическим Датчиком 0-100%НКПР
| Комплектация | Код заказа |
|---|---|
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-NNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-NHCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-RNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-RHCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-MNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-MHCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-FNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMSV-FHCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMAV-NNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMAV-NHCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMAV-RNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMAV-RHCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMAV-MNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М2, включает каталитический датчик 0-100%НКПР | XNX-AMAV-MHCB1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMAV-FNCB1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает каталитический датчик 0-100%НКПР | XNX-AMAV-FHCB1 |
Детектор XNX в стальном корпусе 316ss с Инфракрасным датчиком углеводородов (ПРОПАН)0-100%НКПР
| Комплектация | Код заказа |
|---|---|
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-NNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-NHIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-RNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-RHIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-MNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-MHIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-FNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-FHIF1 |
Детектор XNX в алюминиевом корпусе LM25 с инфракрасным датчиком углеводородов (ПРОПАН) 0-100%НКПР
| Комплектация | Код заказа |
|---|---|
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-NNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-NHIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-RNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-RHIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-MNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-MHIF1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-FNIF1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-FHIF1 |
Детектор XNX из нержавеющей стали с инфракрасным датчиком (МЕТАН) 0-100%НКПР
| Комплектация | Код заказа |
|---|---|
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-NNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-NHIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-RNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-RHIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-MNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-MHIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-FNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMSV-FHIV1 |
Детектор XNX в алюминиевом корпусе LM25 с инфракрасным датчиком углеводородов (МЕТАН) 0-100%НКПР
| Комплектация | Код заказа |
|---|---|
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-NNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-NHIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-RNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-RHIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-MNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-MHIV1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-FNIV1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик 0-100%НКПР | XNX-AMAV-FHIV1 |
Детектор XNX из нержавеющей стали с инфракрасным датчиком (CO2) 0-5 % об.
| Комплектация | Код заказа |
|---|---|
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-NNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-NHIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-RNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-RHIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-MNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-MHIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-FNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMSV-FHIC1 |
Детектор XNX в алюминиевом корпусе LM25 с инфракрасным датчиком углеводородов (CO2) 0-5 % об.
| Комплектация | Код заказа |
|---|---|
| Детектор газа XNX, протокол HART через выход 4-20 мА, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-NNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-NHIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-RNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-RHIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-MNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-MHIC1 |
| Детектор газа XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-FNIC1 |
| Детектор газа XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25, включает инфракрасный датчик (CO2) 0-5 % об. | XNX-AMAV-FHIC1 |
Трансмиттер XNX из нержавеющей стали для применения с высокотемпературным датчиком Sensepoint
| Комплектация | Код заказа |
|---|---|
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 5 входа х М25 | XNX-AMSV-NNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 4 входа х М25 | XNX-AMSV-NHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, 5 входа х М25 | XNX-AMSV-RNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 4 входа х М25 | XNX-AMSV-RHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход, 5 входа х М25 | XNX-AMSV-MNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 4 входа х М25 | XNX-AMSV-MHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 5 входа х М25 | XNX-AMSV-FNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 4 входа х М25 | XNX-AMSV-FHNNN |
Трансмиттер XNX в алюминиевом корпусе LM25 с конфигурацией для применения с высокотемпературным датчиком Sensepoint
| Комплектация | Код заказа |
|---|---|
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 5 входа х М25 | XNX-AMAV-NNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 4 входа х М25 | XNX-AMAV-NHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, 5 входа х М25 | XNX-AMAV-RNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 4 входа х М25 | XNX-AMAV-RHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход, 5 входа х М25 | XNX-AMAV-MNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 4 входа х М25 | XNX-AMAV-MHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 5 входа х М25 | XNX-AMAV-FNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 4 входа х М25 | XNX-AMAV-FHNNN |
Трансмиттер XNX из нержавеющей стали с конфигурацией для применения c сенсорами XNX токсичных газов и О2
| Комплектация | Код заказа |
|---|---|
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 4 входа х М25 | XNX-AMSE-NNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25 | XNX-AMSE-NHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25 | XNX-AMSE-RNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25 | XNX-AMSE-RHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25 | XNX-AMSE-MNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25 | XNX-AMSE-MHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25 | XNX-AMSE-FNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25 | XNX-AMSE-FHNNN |
Трансмиттер XNX в алюминиевом корпусе с конфигурацией для применения c сенсорами XNX токсичных газов и О2
| Комплектация | Код заказа |
|---|---|
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 4 входа х М25 | XNX-AMAE-NNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 3 входа х М25 | XNX-AMAE-NHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, 4 входа х М25 | XNX-AMAE-RNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 3 входа х М25 | XNX-AMAE-RHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход, 4 входа х М25 | XNX-AMAE-MNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 3 входа х М25 | XNX-AMAE-MHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 4 входа х М25 | XNX-AMAE-FNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 3 входа х М25 | XNX-AMAE-FHNNN |
Трансмиттер XNX из нержавеющей стали для применения с инфракрасным детектором Searchpoint Optima Plus и Searchline Excel
| Комплектация | Код заказа |
|---|---|
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 5 входа х М25 | XNX-AMSI-NNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 4 входа х М25 | XNX-AMSI-NHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, 5 входа х М25 | XNX-AMSI-RNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 4 входа х М25 | XNX-AMSI-RHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход, 5 входа х М25 | XNX-AMSI-MNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 4 входа х М25 | XNX-AMSI-MHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 5 входа х М25 | XNX-AMSI-FNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 4 входа х М25 | XNX-AMSI-FHNNN |
Трансмиттер XNX в алюминиевом корпусе для применения с инфракрасным детектором Searchpoint Optima Plus и Searchline Excel
| Комплектация | Код заказа |
|---|---|
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 5 входа х М25 | XNX-AMAI-NNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, местный HART интерфейс порт, 4 входа х М25 | XNX-AMAI-NHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, 5 входа х М25 | XNX-AMAI-RNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, 3 реле, местный HART интерфейс порт, 4 входа х М25 | XNX-AMAI-RHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход, 5 входа х М25 | XNX-AMAI-MNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, Modbus выход и местный HART порт, 4 входа х М25 | XNX-AMAI-MHNNN |
| Трансмиттер XNX, протокол HART через выход 4-20 мА, выход Foundation Fieldbus™, 5 входа х М25 | XNX-AMAI-FNNNN |
| Трансмиттер XNX, протокол HART через выход 4-20мА, выход Foundation Fieldbus™, местный HART интерфейс порт, 4 входа х М25 | XNX-AMAI-FHNNN |
| Наименование | фото | код заказа |
|---|---|---|
| Комплект для монтажа на трубе |  |
1226A0358 |
| Комплект для удаленного монтажа электрохимического датчика. |  |
S3KRMK |
| Комплект кронштейнов для крепления на потолке |  |
1226A0355 |
| Комплект принадлежностей для установки в воздуховоде, Адаптер MPD |  |
SPXCDDMK |
| Потоковый адаптер для калибровочного газа |  |
1226A0382 |
| Насадка для защиты от атмосферных воздействий |  |
02000-A-1640 |
Сменные сенсоры для XNX
| Наименование | Код заказа |
|---|---|
| Термокаталитический сенсор, М25, калибровка (МЕТАН) 0-100% НКПР | MPD-AMCB1 |
| Инфракрасный сенсор, М25, калибровка (ПРОПАН) 0-100% НКПР | MPD-AMIF1 |
| Инфракрасный сенсор, М25, калибровка (МЕТАН) 0-100% НКПР или 0-5% об. | MPD-AMIV1 |
| Инфракрасный сенсор, М25, калибровка (CO2) 0-5% об. | MPD-AMIC1 |
| Электрохимический сенсор O2 (0-25% об.) | XNXXSO1SS |
| Электрохимический сенсор СO (0-300 ppm) | XNXXSC1SS |
| Электрохимический сенсор H2S (0-5 ppm) | XNXXSH3SS |
| Электрохимический сенсор H2S (0-15 ppm) | XNXXSH1SS |
| Электрохимический сенсор H2S (0-100 ppm) | XNXXSH2SS |
| Электрохимический сенсор Cl2 (0-5.0 ppm) | XNXXSL1SS |
| Электрохимический сенсор SO2 (0-15.0 ppm) | XNXXSS1SS |
| Электрохимический сенсор ClO2 (0-1.00 ppm) | XNXXSX1SS |
| Электрохимический сенсор NO (0-100 ppm) | XNXXSM1SS |
| Электрохимический сенсор NO2 (0-10.0 ppm) | XNXXSN1SS |
| Электрохимический сенсор H2 (0-1000 ppm) | XNXXSG1SS |
| Электрохимический сенсор H2 (0-10,000 ppm) | XNXXSG2SS |
| Электрохимический сенсор HCl (0-10 ppm) | XNXXSR1SS |
| Электрохимический сенсор HCN (0-30.0 ppm) | XNXXSY1SS |
| Электрохимический сенсор HF (0-12.0 ppm) | XNXXSF1SS |
| Электрохимический сенсор NH3 (0-200 ppm) | XNXXSA1SS |
| Электрохимический сенсор NH3 (0-1000 ppm) | XNXXSA2SS |
| Электрохимический сенсор PH3 (0-1.2 ppm) | XNXXSP1SS |
Сменные картриджи для XNX
| Наименование | Код заказа |
|---|---|
| Картридж для термокаталитического сенсора, калибровка (МЕТАН) 0-100% НКПР | 1226A0359 |
| Картридж для инфракрасного сенсора, калибровка (ПРОПАН) 0-100% НКПР | 1226-0300 |
| Картридж для инфракрасного сенсора, калибровка (МЕТАН) 0-100% НКПР или 0-5% об. | 1226-0299 |
| Картридж для инфракрасного сенсора, калибровка (CO2) 0-5% об. | 1226-0301 |
| Картридж для электрохимического сенсора O2 (0-25% об.) | XNXO1SS |
| Картридж для электрохимического сенсора СO (0-300 ppm) | XNXC1SS |
| Картридж для электрохимического сенсора H2S (0-5 ppm) | XNXH3SS |
| Картридж для электрохимического сенсора H2S (0-15 ppm) | XNXH1SS |
| Картридж для электрохимического сенсора H2S (0-100 ppm) | XNXH2SS |
| Картридж для электрохимического сенсора Cl2 (0-5.0 ppm) | XNXL1SS |
| Картридж для электрохимического сенсора SO2 (0-15.0 ppm) | XNXS1SS |
| Картридж для электрохимического сенсора ClO2 (0-1.00 ppm) | XNXX1SS |
| Картридж для электрохимического сенсора NO (0-100 ppm) | XNXM1SS |
| Картридж для электрохимического сенсора NO2 (0-10.0 ppm) | XNXN1SS |
| Картридж для электрохимического сенсора H2 (0-1000 ppm) | XNXG1SS |
| Картридж для электрохимического сенсора H2 (0-10,000 ppm) | XNXG2SS |
| Картридж для электрохимического сенсора HCl (0-10 ppm) | XNXR1SS |
| Картридж для электрохимического сенсора HCN (0-30.0 ppm) | XNXY1SS |
| Картридж для электрохимического сенсора HF (0-12.0 ppm) | XNXF1SS |
| Картридж для электрохимического сенсора NH3 (0-200 ppm) | XNXA1SS |
| Картридж для электрохимического сенсора NH3 (0-1000 ppm) | XNXA2SS |
| Картридж для электрохимического сенсора PH3 (0-1.2 ppm) | XNXP1SS |
Поставка, ремонт, поверка, калибровка средств измерений
КОНТАКТЫ
- Адрес: 617761, Россия, Пермский край, г. Чайковский, ул. Промышленная д.11, корп. 7
- Телефон: +7 (342) 273-81-77
+7(912) 888-09-60 - E-mail: info@nbk-garant.ru
НБК-Гарант. 2023 г.
