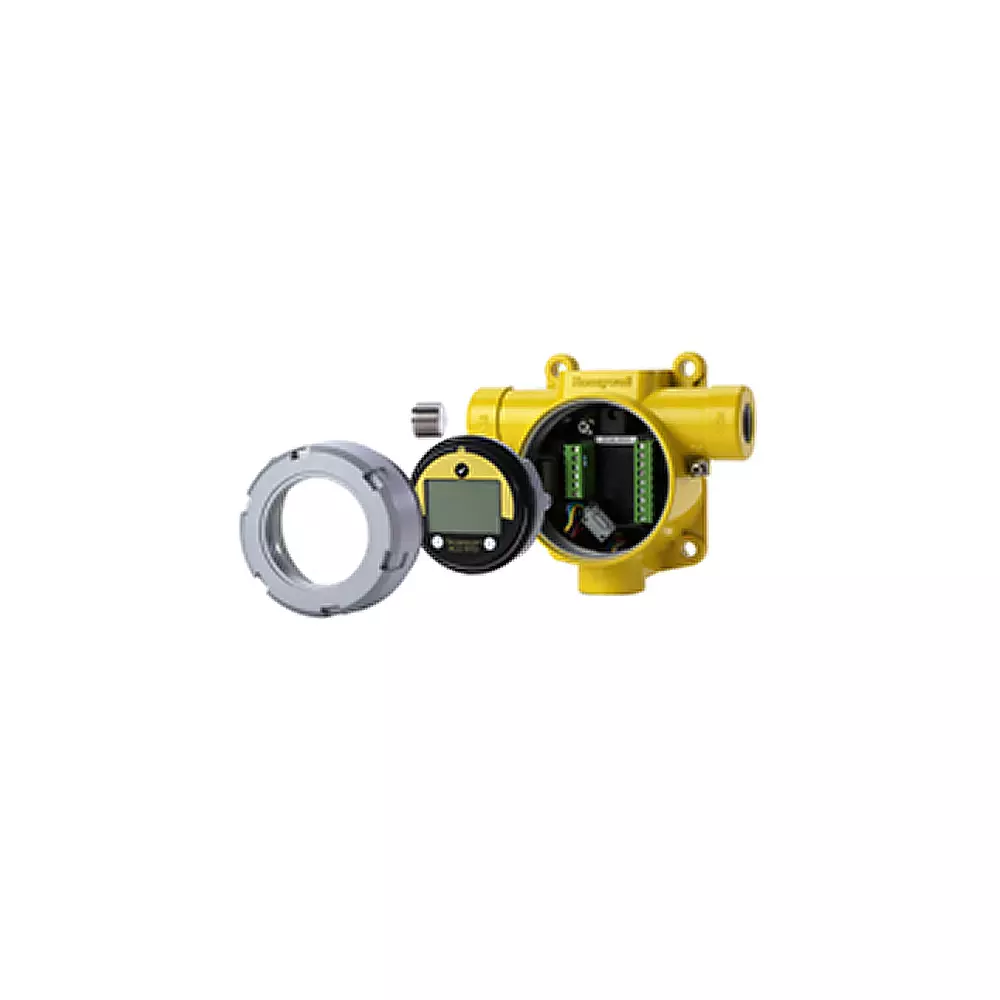

Sensepoint XCD
Производитель: Honeywell Analytics
Категория: Стационарные газоанализаторы
Стационарный детектор газа Sensepoint XCD обеспечивает всесторонний мониторинг опасных концентраций горючих и токсичных газов, а также кислорода в потенциально взрывоопасных средах как снаружи, так и внутри помещений. Пользователи могут изменять работу детектора с помощью ЖК-дисплея и магнитных переключателей без нарушения взрывозащиты прибора. Эксплуатация детектора может осуществляться одним человеком с помощью несложных операций, а время и затраты на техническое обслуживание существенно снижаются. Благодаря трехцветной подсветке ЖК-дисплея можно мгновенно определить состояние прибора даже на расстоянии. Постоянный зеленый свет означает нормальное функционирование, мигающий желтый свет указывает на неисправное состояние, а мигающий красный свет является сигналом тревоги. Детекторы оснащены 2-мя программируемыми реле сигнализации, одним программируемым реле неисправности, а также стандартным выходом 4-20мА (с возможностью выбора питающего или питаемого токового сигнала) и интерфейсом MODBUS. В составе приборов используются устойчивые к отравлению датчики горючих газов, невосприимчивые к отравляющим веществам ИК датчики углеводородных газов и датчики токсичных газов, выполненные по запатентованной технологии Surecell. Трансмиттеры поддерживают автоматическое распознавание любого датчика в рамках своего семейства. Достаточно вставить датчик в нижнюю часть трансмиттера, и трансмиттер автоматически настраивается соответствующим образом.
Преимущества:
- Взрывобезопасный корпус из нержавеющей стали или алюминия
- Простой и интуитивно понятный дисплей с трехцветной подсветкой, на котором отображаются цифры, гистограммы и символические значки
- Возможность полной настройки прибора с помощью магнитного ключа силами одного специалиста
- Возможность выбора питающего или питаемого выходного сигнала 4-20мА
- Автоматическая блокировка во время технического обслуживания
- Использование интерфейса связи MODBUS для удаленной диагностики и настройки
- Общая платформа трансмиттеров для всех типов датчиков
- Минимальное время обучения
- Съемный дисплей, обеспечивающий доступ к клеммам
- Горячая замена чувствительных элементов
Для каких задач подойдет:
- Предприятия промышленного производства
- Электростанции
- Предприятия по очистке сточных вод
- Коммунальные предприятия
- Предприятия пищевой промышленности
- Нефтеперегонные и химические заводы
- Наземные нефте- и газохранилища
- Эксплуатационные платформы
- Разведочные и буровые установки
Цена: По запросу
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Условия эксплуатации | От -40 до +65С |
| Пылевлагозащита | IP 66 |
| Взрывозащита | 1ExdIICT6 DIP A21 Ta 85C IP66 |

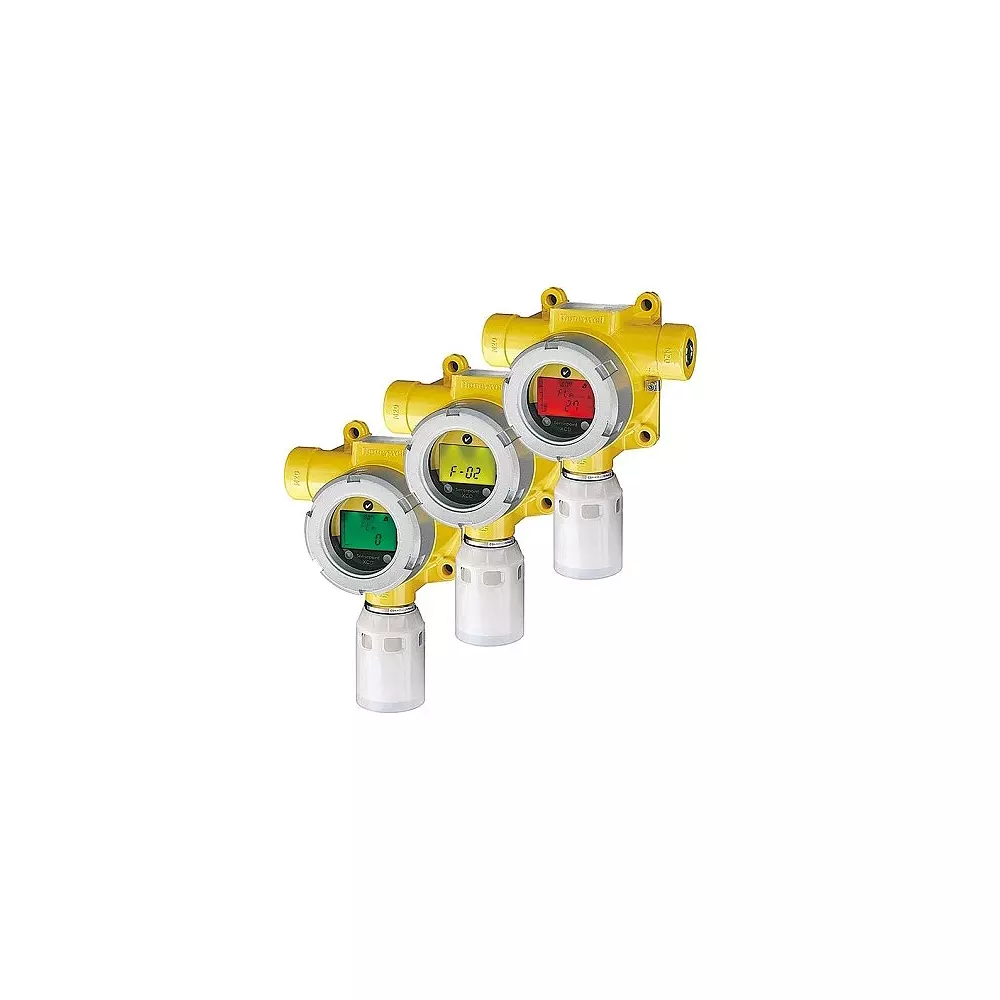

| Сигнализация | Трехцветная световая сигнализация, (Зеленый - нормальная работа; Желтый - неисправность/предупреждение; Красный - Авария) |
| Питание | (16-32) В |
| Потребляемая мощность, ВхА | С термокаталитическим сенсором 4,9; С электрохимическим или инфракрасным сенсором 3,7 |
| Гарантия, мес. | 12 |
| Срок службы сенсора | Электрохимический от 2 до 5 лет, NH3 1 год; Термокаталитический 5 лет; Инфракрасный от 3 до 8 лет |
| Вес, г | 5000 корпус из нержавеющей стали; 2000 корпус из алюминия |
| Габариты, мм | 225х164х99 |
| Выходные сигналы | Аналоговый выход 4-20 мА; Сухие контакты 3 программируемых реле; Цифровой выход RS485 (Modbus) |
| Архивация данных | При помощи вторичного устройства (контроллер) |
| Отбор проб | Диффузионный |
| Связь с компьютером | Через вторичное устройство (контроллер) |
Измеряемые газы
Компоненты, измеряемые детектором газа Sensepoint XCD c использованием Электрохимических сенсоров и инфракрасного сенсора на СО2:
| Измеряемый газ | Диапазон показаний | Диапазон измерений, в котром нормируются характеристики приведенной погрешности % | Диапазон измерений, в котром нормируются характеристики относительной погрешности % | Время установления показаний Т90, сек. не более |
|---|---|---|---|---|
| Кислород О2 | От 0 до 25% об. | 0 - 5% об. (погрешность ±5) | 5-25% об.(погрешность ±5) | 30 |
| Оксид углерода СО | 0-100 ppm | 0-20 ppm (погрешность ±15) | 20-100 ppm (погрешность ±15) | 30 |
| Оксид углерода СО | 0-200 ppm | 0-20 ppm (погрешность ±15) | 20-200 ppm (погрешность ±15) | 30 |
| Оксид углерода СО | 0-300 ppm | 0-20 ppm (погрешность ±15) | 20-300 ppm (погрешность ±15) | 30 |
| Оксид углерода СО | 0-500 ppm | 0-20 ppm (погрешность ±15) | 20-500 ppm (погрешность ±15) | 30 |
| Оксид углерода СО | 0-1000 ppm | 0-1000 ppm (погрешность ±15) | - | 30 |
| Сероводород H2S | 0-10 ppm | 0-10 ppm (погрешность ±20) | - | 50 |
| Сероводород H2S | 0-20 ppm | 0-10 ppm (погрешность ±20) | 10-20 ppm (погрешность ±20) | 50 |
| Сероводород H2S | 0-50 ppm | 0-10 ppm (погрешность ±20) | 10-50 ppm (погрешность ±20) | 50 |
| Сероводород H2S | 0-100 ppm | 0-10 ppm (погрешность ±20) | 10-100 ppm (погрешность ±20) | 50 |
| Водород Н2 | 0-1000 ppm | 0-1000 ppm (погрешность ±10) | - | 65 |
| Диоксид углерода СО2 | 0–2% | 0–2% (погрешность ±2) | - | 30 |
Компоненты, измеряемые детектором газа Sensepoint XCD c использованием термокаталитических сенсоров
| Измеряемый газ, название /формула | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % (±) |
|---|---|---|
| Ацетальдегид C2H4O | oт 0 до 2 | 0,20 |
| Уксусная Кислота CH3COOH | oт 0 до 2 | 0,20 |
| Уксусный Ангидрид C4H6O3 | oт 0 до 1 | 0,10 |
| Ацетон C3H6O | oт 0 до 1,25 | 0,13 |
| Ацетилен C2H2 | oт 0 до 1,15 | 0,12 |
| Аммиак NH3 | oт 0 до 7,5 | 0,75 |
| Анилин C6H5NH2 | от 0 до 0,6 | 0,06 |
| Бензол C6H6 | от 0 до 0,6 | 0,06 |
| 1,3-Бутадиен С4Н6 | от 0 до 0,7 | 0,07 |
| Изобутан C4H10 | от 0 до 0,65 | 0,07 |
| Н-Бутан C4H10 | от 0 до 0,7 | 0,07 |
| 1-Бутен С4Н8 | от 0 до 0,8 | 0,08 |
| Цис-Бутен-2 С4Н8 | от 0 до 0,85 | 0,09 |
| Транс-Бутен-2 С4Н8 | от 0 до 0,85 | 0,09 |
| Изобутиловый Спирт 2-Бутанол C4H10O | от 0 до 0,95 | 0,10 |
| Н-Бутиловый Спирт 1-Бутанол С4H9OH | от 0 до 0,85 | 0,09 |
| Терт-Бутиловый Спирт 2-Метил-2-Пропанол C4H10O | от 0 до 0,9 | 0,09 |
| Изобутилен 2-Метил-1-Пропен C4H8 | от 0 до 0,8 | 0,08 |
| Масляная Кислота С4Н8О2 1-Бутен-1,4-Диол | от 0 до 1,1 | 0,11 |
| Оксид Углерода CO | от 0 до 5,45 | 0,55 |
| Карбонил сульфид (углерод сульфидоксид) COS | от 0 до 3,25 | 0,33 |
| Хлорбензол C6H5Cl | от 0 до 0,7 | 0,07 |
| Циклогексан C6H12 | от 0 до 0,6 | 0,06 |
| Циклопропан C3H6 | от 0 до 1,2 | 0,12 |
| Н-декан С10Н22 | от 0 до 0,35 | 0,04 |
| Диэтиловый Эфир (C2H5)2O | от 0 до 0,85 | 0,09 |
| Диизопропиловый Эфир C6H14O | от 0 до 0,5 | 0,05 |
| Диметилбутан С6Н14 | от 0 до 0,65 | 0,07 |
| Диметиловый Эфир C2H6O | от 0 до 1,35 | 0,14 |
| Диметилсульфид CH3SCH3 | от 0 до 1,1 | 0,11 |
| 1,4-Диоксан C4H8O2 | от 0 до 0,95 | 0,10 |
| Этан C2H6 | от 0 до 1,25 | 0,13 |
| Этилацетат C4H8O2 | от 0 до 1,1 | 0,11 |
| Этиловый Спирт C2H6O | от 0 до 1,55 | 0,16 |
| Этиламин C2H7N | от 0 до 1,34 | 0,13 |
| Этилбензол C8H10 | от 0 до 1 | 0,05 |
| Этилбромид C2H5Br | от 0 до 3,35 | 0,34 |
| Этилхлорид C2H5Cl | от 0 до 1,8 | 0,18 |
| Этилформиат C3H6O2 | от 0 до 1,35 | 0,14 |
| Этилмеркаптан (этантиол) C2H6S | от 0 до 1,4 | 0,14 |
| Метилэтиловый эфир | от 0 до 1 | 0,10 |
| Метилэтилкетон (2-Бутанон) C4H8O | от 0 до 0,95 | 0,10 |
| Этилен C2H4 | от 0 до 1,15 | 0,12 |
| Этилен Дихлорид (1,2-Дихлорэтан) C2H4Cl2 | от 0 до 3,1 | 0,31 |
| Этиленоксид C2H4O | от 0 до 1,3 | 0,13 |
| Изогептан (2-Метилгексан) C7H16 | от 0 до 0,55 | 0,06 |
| Н-Гептан C7H16 | от 0 до 0,55 | 0,06 |
| Изо-Гексан C6H14 | от 0 до 0,58 | 0,06 |
| Н-Гексан C6H14 | от 0 до 0,5 | 0,05 |
| Гидразин N2H4 | от 0 до 2,35 | 0,24 |
| Водород Н2 | от 0 до 2 | 0,20 |
| Сероводород H2S | от 0 до 2 | 0,20 |
| Метан CH4 | от 0 до 2,2 | 0,22 |
| Метилацетат С3Н6О2 | от 0 до 1,6 | 0,16 |
| Метанол CH3OH | от 0 до 2,75 | 0,28 |
| Метиламин CH5N | от 0 до 2,1 | 0,21 |
| Метилабромид (Бромметан) CH3Br | от 0 до 5 | 0,50 |
| Метилхлорид (Хлорметан) CH3Cl | от 0 до 3,8 | 0,38 |
| Метилциклогексан C7H14 | от 0 до 0,55 | 0,06 |
| Метилформиат HCO2CH3 | от 0 до 2,5 | 0,25 |
| Метилмеркаптан (Метантиол) СH4S | от 0 до 2,05 | 0,21 |
| Метил Пропионат, Метиловый Эфир Пропионовой Кислоты C4H8O2 | от 0 до 1,1 | 0,11 |
| Метилпропилкетон, 2-Пентанон C5H10O | от 0 до 0,78 | 0,08 |
| Метиленхлорид (Дихлорметан) CH2Cl2 | от 0 до 7 | 0,7 |
| Нитрометан CH3NO2 | от 0 до 3,65 | 0,37 |
| Н-Нонан C9H20 | от 0 до 0,35 | 0,04 |
| Н-Октан C8H18 | от 0 до 0,4 | 0,04 |
| Изопентан (2-Метилбутан) C5H12 | от 0 до 0,68 | 0,07 |
| Н-Пентан С5Н12 | от 0 до 0,7 | 0,07 |
| Неопентан (2,2-Диметилпропан, Тетраметилметан, 2-Метилизобутан) С5Н12 | от 0 до 0,69 | 0,07 |
| 1-Пентен (Амилен, Пропилэтилен) С5Н10 | от 0 до 0,7 | 0,07 |
| Пропан C3H8 | от 0 до 0,85 | 0,09 |
| Пропен (Пропилен) C3H6 | от 0 до 2 | 0,10 |
| Изопропиловый Спирт (2-Пропанол) C3H8O | от 0 до 1 | 0,10 |
| Пропиловый Спирт (1-Пропанол) C3H8O | от 0 до 1,1 | 0,11 |
| Пропиламин C3H9N | от 0 до 1 | 0,10 |
| 1-Хлорпропан C3H7Cl | от 0 до 1,2 | 0,12 |
| 1,2-Пропиленоксид (Эпоксипропен) C3H6O | от 0 до 0,95 | 0,09 |
| Пропин (Метилацетилен) C3H4 | от 0 до 0,85 | 0,09 |
| Толуол C7H8 | от 0 до 0,55 | 0,06 |
| Триэтиламин (С2H5)3N | от 0 до 0,6 | 0,06 |
| Триметиламин C3H9N | от 0 до 1 | 0,10 |
| Винилхлорид C2H3Cl | от 0 до 0,9 | 0,09 |
| М-Ксилол 1,3-Диметилбензол | от 0 до 0,55 | 0,06 |
| О-Ксилол 1,2-Диметилбензол C8H10 | от 0 до 0,5 | 0,05 |
| П-Ксилол 1,4-Диметилбензол | от 0 до 0,55 | 0,06 |
| 3-Этокси-1-Пропанол C5H12O2 | от 0 до 1,15 | 0,12 |
| 4-Метил-2-Пентанон (СН3)2 | от 0 до 0,6 | 0,06 |
| Бутилацетат C6H12O2 | от 0 до 0,65 | 0,07 |
| Циклогексанон C6H10O | от 0 до 0,5 | 0,05 |
| Пропиленоксид C3H6O | от 0 до 0,95 | 0,10 |
| Стирол C8H8 | от 0 до 0,55 | 0,06 |
| Тетрогидрофуран C4H8O | от 0 до 0,75 | 0,08 |
Компоненты, измеряемые детектором газа Sensepoint XCD c использованием инфракрасных сенсоров
| Измеряемый газ, название /формула | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности |
|---|---|---|
| Метан CH4 | от 0 до 100 % об. | ±3 % (об.д.) в диапазоне от 0 до 60% (об.д.); ±5 % отн. в диапазоне свыше 60 до 100% (об.д.) |
| Метан CH4 | от 0 до 5 % об. | ±0,2 % (об.д.) в диапазоне от 0 до 2% (об.д.); ±10 % отн. в диапазоне свыше 2 до 5% (об.д.) |
| Метан CH4 | от 0 до 100 % НКПР | ±0,22 % (об.д.) |
| Этан C2H6 | от 0 до 1,25 % об. | ± 0,13 % (об.д.) |
| Пропан C3H8 | от 0 до 1,7 % об. | ±0,085 % (об.д.) в диапазоне от 0 до 0,85% (об.д.), ±10 % отн. в диапазоне свыше 0,85 до 1,7% (об.д.) |
| Бутан C4H10 | от 0 до 0,7 % об. | ±0,07 % (об.д.) |
| Ацетон C3H6O | oт 0 до 1,25 | ±0,13 % (об.д.) |
| Бутиловый Спирт 1-Бутанол С4H9OH | от 0 до 0,85 | ±0,09% (об.д.) |
| Бутилацетат C6H12O2 | от 0 до 0,65 | ±0,07% (об.д.) |
| Метилэтилкетон (2-Бутанон) C4H8O | от 0 до 0,95 | ±0,10% (об.д.) |
| Циклогексан C6H12 | от 0 до 0,6 | ±0,06% (об.д.) |
| Циклогексанон C6H10O | от 0 до 0,5 | ±0,05% (об.д.) |
| Этанол- Этиловый Спирт C2H6O | от 0 до 1,55 | ±0,16% (об.д.) |
| Этилацетат C4H8O2 | от 0 до 1,1 | ±0,11% (об.д.) |
| Гептан C7H16 | от 0 до 0,55 | ±0,06% (об.д.) |
| Гексан C6H14 | от 0 до 0,5 | ±0,05 %(об.д.) |
| Изопропиловый Спирт (2-Пропанол) C3H8O | от 0 до 1 | ±0,10 %(об.д.) |
| Метанол CH3OH | от 0 до 2,75 | ±0,28%(об.д.) |
| Толуол C7H8 | от 0 до 0,55 | ±0,06% (об.д.) |
| О-Ксилол 1,2-Диметилбензол C8H10 | от 0 до 0,5 | ±0,05% (об.д.) |
| Диэтиловый Эфир (C2H5)2O | от 0 до 0,85 | ±0,09% (об.д.) |
| П-Ксилол 1,4-Диметилбензол | от 0 до 0,55 | ±0,06% (об.д.) |
| Пентан С5Н12 | от 0 до 0,7 | ±0,07% (об.д.) |
| Октан C8H18 | от 0 до 0,4 | ±0,04% (об.д.) |
| Изобутан C4H10 | от 0 до 0,65 | ±0,07% (об.д.) |
| Хлорэтан (Этилхлорид) C2H5Cl | от 0 до 1,8 | ±0,18%(об.д.) |
| Пропиловый Спирт (1-Пропанол) C3H8O | от 0 до 1,1 | ±0,11%(об.д.) |
| 1,2-Дихлорэтан (Этиленхлорид) C2H4Cl2 | от 0 до 3,1 | ±0,31%(об.д.) |
| Диметиловый Эфир C2H6O | от 0 до 1,35 | ±0,14%(об.д.) |
| Пропен (Пропилен) C3H6 | от 0 до 2 | ±0,10%(об.д.) |
Коды заказов
Датчики горючих и токсичных газов стационарные Sensepoint XCD
В стальном корпусе ( сталь марки SS316)
| Комплектация | Код заказа |
|---|---|
| Sensepoint XCD для измерения горючих газов, 4-20мА, 3 реле, каталитический сенсор | SPXCDASMFX |
| Sensepoint XCD для измерения СН4, 4-20мА, 3 реле, инфракрасный сенсор | SPXCDASMRX |
| Sensepoint XCD для измерения С3Н8, 4-20мА, 3 реле, инфракрасный сенсор | SPXCDASMPX |
| Sensepoint XCD для измерения О2 (0-25%об.), 4-20мА, 3 реле | SPXCDASMO1 |
| Sensepoint XCD для измерения H2S (0-50ppm), 4-20мА, 3 реле | SPXCDASMHX |
| Sensepoint XCD для измерения CO (0-300ppm), 4-20мА, 3 реле | SPXCDASMCX |
| Sensepoint XCD для измерения NO2(0-10ppm), 4-20мА, 3 реле | SPXCDASMNX |
| Sensepoint XCD для измерения H2 (0-1000ppm), 4-20мА, 3 реле | SPXCDASMG1 |
| Sensepoint XCD для измерения СО2 (0-2,0 % об.), 4-20мА, 3 реле | SPXCDASMB1 |
В алюминиевом корпусе (алюминиевый сплав LM25)
| Комплектация | Код заказа |
|---|---|
| Sensepoint XCD для измерения горючих газов, 4-20мА, каталитический сенсор | SPXCDALMFX |
| Sensepoint XCD для измерения СН4, 4-20мА, инфракрасный сенсор | SPXCDALMRX |
| Sensepoint XCD для измерения С3Н8, 4-20мА, инфракрасный сенсор | SPXCDALMPX |
| Sensepoint XCD для измерения О2 (0-25%об.), 4-20мА, 3 реле | SPXCDALMO1 |
| Sensepoint XCD для измерения H2S (0-50ppm), 4-20мА, 3 реле | SPXCDALMHX |
| Sensepoint XCD для измерения CO (0-300ppm), 4-20мА, 3 реле | SPXCDALMCX |
| Sensepoint XCD для измерения NO2(0-10ppm), 4-20мА, 3 реле | SPXCDALMNX |
| Sensepoint XCD для измерения H2 (0-1000ppm), 4-20мА, 3 реле | SPXCDALMG1 |
| Sensepoint XCD для измерения СО2 (0-2,0 % об.), 4-20мА, 3 реле | SPXCDALMB1 |
В стальном корпусе ( сталь марки SS316), с цифровым выходом Modbus
| Комплектация | Код заказа |
|---|---|
| Sensepoint XCD для измерения горючих газов, 4-20мА, 3 реле, каталитический сенсор | SPXCDASMFXM |
| Sensepoint XCD для измерения СН4, 4-20мА, 3 реле, инфракрасный сенсор | SPXCDASMRXM |
| Sensepoint XCD для измерения С3Н8, 4-20мА, 3 реле, инфракрасный сенсор | SPXCDASMPXM |
| Sensepoint XCD для измерения О2 (0-25%об.), 4-20мА, 3 реле | SPXCDASMO1M |
| Sensepoint XCD для измерения H2S (0-50ppm), 4-20мА, 3 реле | SPXCDASMHXM |
| Sensepoint XCD для измерения CO (0-300ppm), 4-20мА, 3 реле | SPXCDASMCXM |
| Sensepoint XCD для измерения NO2(0-10ppm), 4-20мА, 3 реле | SPXCDASMNXM |
| Sensepoint XCD для измерения H2 (0-1000ppm), 4-20мА, 3 реле | SPXCDASMG1M |
| Sensepoint XCD для измерения СО2 (0-2,0 % об.), 4-20мА, 3 реле | SPXCDASMB1M |
В алюминиевом корпусе (алюминиевый сплав LM25), с цифровым выходом Modbus
| Комплектация | Код заказа |
|---|---|
| Sensepoint XCD для измерения горючих газов, 4-20мА, каталитический сенсор | SPXCDALMFXM |
| Sensepoint XCD для измерения СН4, 4-20мА, инфракрасный сенсор | SPXCDALMRXM |
| Sensepoint XCD для измерения С3Н8, 4-20мА, инфракрасный сенсор | SPXCDALMPXM |
| Sensepoint XCD для измерения О2 (0-25%об.), 4-20мА, 3 реле | SPXCDALMO1M |
| Sensepoint XCD для измерения H2S (0-50ppm), 4-20мА, 3 реле | SPXCDALMHXM |
| Sensepoint XCD для измерения CO (0-300ppm), 4-20мА, 3 реле | SPXCDALMCXM |
| Sensepoint XCD для измерения NO2(0-10ppm), 4-20мА, 3 реле | SPXCDALMNXM |
| Sensepoint XCD для измерения H2 (0-1000ppm), 4-20мА, 3 реле | SPXCDALMG1M |
| Sensepoint XCD для измерения СО2 (0-2,0 % об.), 4-20мА, 3 реле | SPXCDALMB1M |
Поставка, ремонт, поверка, калибровка средств измерений
КОНТАКТЫ
- Адрес: 617761, Россия, Пермский край, г. Чайковский, ул. Промышленная д.11, корп. 7
- Телефон: +7 (342) 273-81-77
+7(912) 888-09-60 - E-mail: info@nbk-garant.ru
НБК-Гарант. 2025 г.
