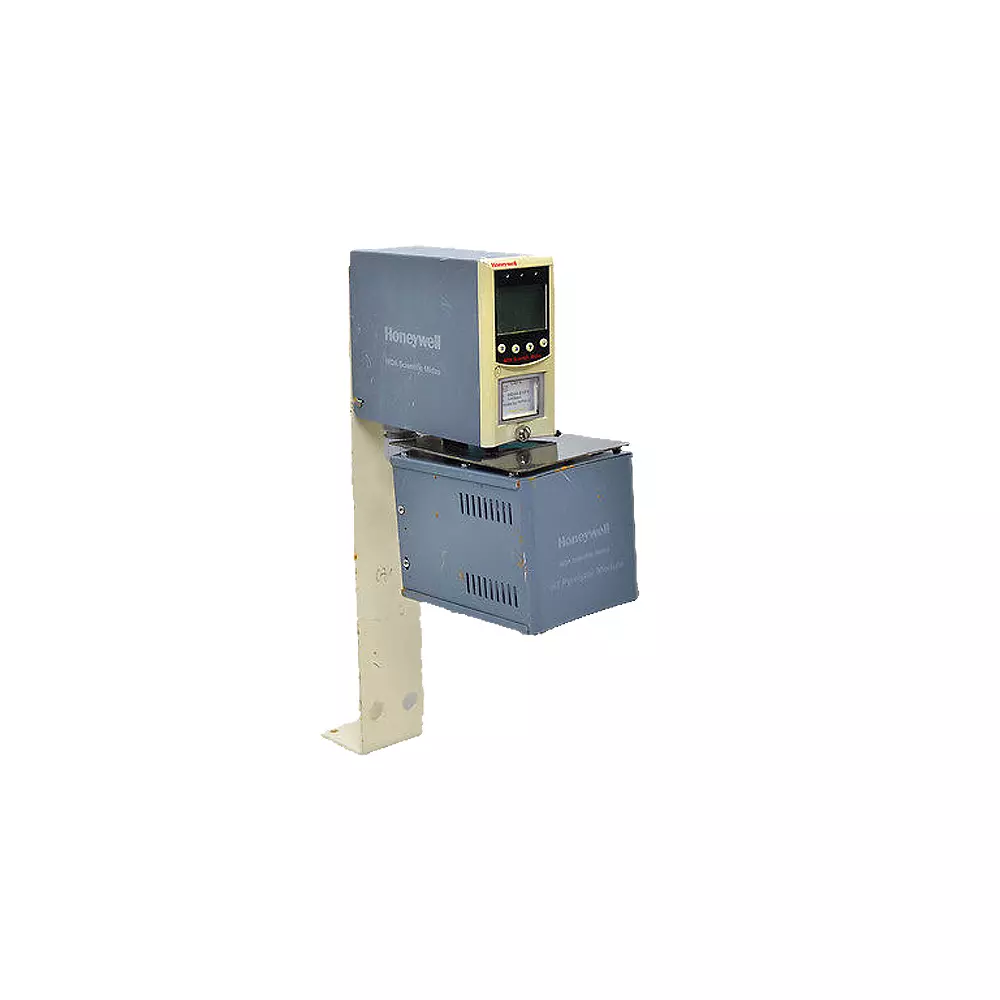

Midas
Производитель: Honeywell Analytics
Категория: Стационарные газоанализаторы
Midas — система контроля газов, обеспечивающая быструю и надежную реакцию на наличие практически всех газов, которые используются или возникают в сфере производства полупроводников и др. Midas отличается более низкими затратами на приобретение и эксплуатацию оборудования обнаружения газов, что достигается за счет более длительных интервалов между процессами калибровки датчиков, гибкой архитектуре обмена данными, а также запатентованными средствами диагностики, контролирующими эффективность работы датчика. Картридж датчика с предварительной калибровкой легко заменяется без помощи дополнительных инструментов. Он полностью исключает возможность влияния ошибки оператора, связанной с использованием неправильного датчика. Яркие индикаторы и интуитивное меню гарантируют немедленное оповещение об уровне содержания газов, а также возможность изменить настройки и калибровки с помощью защищенных паролем опций меню.
Для каких задач подойдет: обнаружение основных типов токсичных и опасных для здоровья газов, встречающихся в промышленных условиях.
Преимущества:
- Обнаружение более 40 типов газов.
- Расширенная программа гарантии - до 2 лет
- Небольшой по размеру картридж датчика с встроенной системой калибровки
- 3 встроенных реле (форма C) для аварийных сигналов 1, 2 и сигнала неисправности
- Связь "питание через Ethernet (PoE)" и платформа электропитания
- Клавиатура интерфейса и удаленный интерфейс веб-обозревателя
- Дополнительные модули пиролизатора и LonWorks, которые можно соединить с любым передатчиком
- Многоуровневая защита системы с помощью паролей
- Яркие индикаторы и интуитивный ЖК-дисплей с задней подсветкой
- Modbus/TCP Ethernet для удобного соединения со всеми системами управления и сигнализации
- Система быстрого взятия проб (гарантия 2 года) на расстоянии до 30 м
- Интерактивный обучающий симулятор
- Проверка состояния датчиков Reflex для повышения надежности
- Функция компенсации температурных воздействий TempraSureTM при необходимости
- Журнал событий
Цена: По запросу
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Условия эксплуатации | От 0 до 40С |
| Взрывозащита | Применение во взрывобезопасной зоне |
| Сигнализация | 3 светодиодных индикатора аварийных предупреждений |
| Питание, В | номинальное 24; при использовании питания через Ethernet (PoE) 36-57 (номинальное 48) |
| Потребляемая мощность, ВхА | Газоанализатор не более 5; Газоанализатор с модулем пиролиза не более 12,95 |
| Гарантия | Газоанализатор 1 год; Система пробоотбора 2 года |
| Срок службы прибора, лет | 10 |
| Срок службы сенсора, мес. | Термокаталитический 60; Остальные 24 |
| Вес, г | Газоанализатор 800; Модуль пиролиза 410 |
| Габариты, мм | газоанализатор 120х63х145; модуль пиролиза 70х63х80 |
| Выходные сигналы | 3 реле аварийных сигналов с настройкой (нормально открыто, нормально закрыто, с фиксацией или без фиксации); Аналоговый изолированный токовый выход 0-22мА; Цифровой выход Modbus/ TCP Ethernet/ питание через Ethernet (PoE). Опция: LonWorks. Протокол RS232C/PPP |
| Архивация данных | Запись данных в журнал событий |
| Отбор проб | Принудительный отбор пробы до 30 м |
| Время установления показаний Т90 | Для термокаталитических 10 сек.; Для электрохимических 30 сек. |
Измеряемые газы
| Определяемый компонент | Диапазон показаний | Диапазон измерений, в котром нормируются характеристики приведенной погрешности % | Диапазон измерений, в котром нормируются характеристики относительной погрешности % |
|---|---|---|---|
| Бром (Br2) | от 0 до 0,4 млн-1 | От 0 до 2 млн-1 (погрешность ±20%) | Св 0,2 до 0,4 млн-1 (погрешность ±20%) |
| Хлор (Cl2) | От 0 до 2 млн-1 | От 0 до 0,3 млн-1 (погрешность ±25%) | Св 0,3 до 2 млн-1 (погрешность ±25%) |
| Фтор (F2) | От 0 до 4 млн-1 | От 0 до 4 млн-1 (погрешность ±20%) | - |
| Углекислый газ (CO2) | От 0 до 2% | От 0 до 1% (погрешность ±15%) | Св. 1 до 2% (погрешность ±15%) |
| Угарный газ (СО) | От 0 до 100 млн-1 | От 0 до 20 млн-1 (погрешность ±15%) | Св. 20 до 100 млн-1 (погрешность ±15%) |
| Водород (H2) | От 0 до 1000 млн-1 | От 0 до 1000 млн-1 (погрешность ±10%) | - |
| Горючие газы (по водороду) | От 0 до 100 % НКПР | От 0 до 50 % НКПР (погрешность ±5%) | - |
| Сероводород (H2S) | От 0 до 100 млн-1 | От 0 до 20 млн-1 (погрешность ±10%) | Св. 20 до 100 млн-1 (погрешность ±10%) |
| Сероводород (H2S) | От 0 до 40 млн-1 | От 0 до 7 млн-1 (погрешность ±20%) | Св. 7 до 40 млн-1 (погрешность ±20%) |
| Хлористый водород (HCl) | От до 8 млн-1 | От 0 до 3 млн-1 (погрешность ±20%) | Св. 3 до 8 млн-1 (погрешность ±20%) |
| Цианистый водород (HCN) | От 0 до 20 млн-1 | От 0 до 10 млн-1 (погрешность ±20%) | Св. 10 до 20 млн-1 (погрешность ±20%) |
| Фтористый водород (HF) | От 0 до 12 млн-1 | От 0 до 12 млн-1 (погрешность ±15%) | - |
| Фтористый водород (HF) | От 0 до 2 млн-1 | От 0 до 2 млн-1(погрешность ±20%) | - |
| Силан (SiH4) | От 0 до 20 млн-1 | От 0 до 4 млн-1 (погрешность ±20%) | Св. 4 до 20 млн-1 (погрешность ±20%) |
| Силан (SiH4) | От 0 до 2 млн-1 | От 0 до 2 млн-1 (погрешность ±20%) | - |
| Аммиак (NH3) | От 0 до 100 млн-1 | От 0 до 30 млн-1 (погрешность ±15%) | Св. 30 до 100 млн-1 (погрешность ±15%) |
| Двуокись азота (NO2) | От 0 до 12 млн-1 | От 0 до 1 млн-1 (погрешность ±20%) | Св. 1 до 12 млн-1 (погрешность ±20%) |
| Окись азота (NO) | От 0 до 100 млн-1 | От 0 до 5 млн-1 (погрешность ±20%) | Св. 5 до 100 млн-1 (погрешность ±20%) |
| Озон (O3) | От 0 до 0,7 млн-1 | От 0 до 0,3 млн-1 (погрешность ±20%) | - |
| Двуокись серы (SO2) | От 0- 8 млн-1 | От 0 до 3 млн-1 (погрешность ±20%) | Св. 3 до 8 млн-1 (погрешность ±20%) |
| Тетраэтил-ортосиликат (C8H20O4Si) | От 0 до 40 млн-1 | От 0 до 10 млн-1 (погрешность ±20%) | - |
| Кислород (O2) | От 0 до 25% | От 0 до 5% (погрешность ±5%) | Св 5 до 25% (погрешность ±5%) |
| Сера гексафторид (SF6) | От 0 до 8000 млн-1 | От 0 до 800 млн-1 (погрешность ±10%) | Св. 800 до 8000 млн-1 (погрешность ±10%) |
| Азот трифторид (NF3) | От 0 до 40 млн-1 | От 0 до 40 млн-1 (погрешность ±20%) | - |
Коды заказов
| Комплектация | код заказа |
|---|---|
| Преобразователь MIDAS с руководством по эксплуатации и кратким руководством пользователя. (1) Уплотнение PG16 для входа питания и выходов реле, трубки для забора проб – 1/4» наружный диаметр x 1/8» внутренний диаметр (10») [3м], выпускные трубки – 3/16» внутренний диаметр (10») [3м], и адаптер линии отбора проб. Картридж датчика заказывается отдельно для каждого преобразователя | MIDAS-T-001 |
| Пиролизаторы MIDAS предназначены для определения содержания NF3. В комплект входит съемный пиролизирующий модуль, работающий совместно с универсальным преобразователем MIDAS Extractive Transmitter (заказывается отдельно) и фреоновым линейным фильтром (1). Питание подключается к преобразователям напрямую. Обратитесь в компанию Honeywell Analytics для получения информации о других газах, использование которых возможно при наличии пиролизатора. Пиролизатор поставляется в комплекте с кратким руководством пользователя и установочными винтами. Картридж NF3 (MIDAS-S-HFX) заказывается отдельно | MIDAS-T-00P |
| MIDAS – Входной модуль аналоговых сигналов. Для использования с газовым детектором MIDAS при подключении внешних входов 4–20 мА от других преобразователей 4–20 мА для отображения на местном дисплее MIDAS, активации 3-х встроенных реле и передачи выходного сигнала через 0–22 мА и выход TCP Modbus Ethernet. В данной конфигурации датчик не может использоваться для непосред-ственного измерения газа через отдельный картридж MIDAS, который устанавливать не требуется | MIDAS-T-00A |
Съемные картриджи датчика MIDAS
| Газ | Код заказа |
|---|---|
| Аммиак | MIDAS-S-NH3 |
| Арсин | MIDAS-S-ASH |
| Треххлористый бор | MIDAS-S-HCL |
| Трехфтористый бор | MIDAS-S-HFX |
| Бром | MIDAS-S-BR2 |
| Хлор | MIDAS-S-HAL |
| Двуокись хлора | MIDAS-S-BR2 |
| Трехфтористый хлор | MIDAS-S-SF4 |
| Углекислый газ | MIDAS-S-CO2 |
| Угарный газ | MIDAS-S-COX |
| Диборан | MIDAS-S-HYD |
| Дихлорсилан | MIDAS-S-HCL |
| Дисилан | MIDAS-S-SHX |
| Фтор | MIDAS-S-HAL |
| Тетрагидрид германия | MIDAS-S-HYD |
| Водород 0-1000 ppm | MIDAS-S-H2X |
| Водород 0-100% LEL | MIDAS-S-LEL |
| Бромоводород | MIDAS-S-HCL |
| Хлористый водород | MIDAS-S-HCL |
| Цианистый водород | MIDAS-S-HCN |
| Фтористый водород | MIDAS-S-HFX |
| Селеноводород | MIDAS-S-HSE |
| Сероводород | MIDAS-S-H2S |
| Метан | MIDAS-S-LEL |
| Окись азота | MIDAS-S-NOX |
| Двуокись азота | MIDAS-S-NO2 |
| Трехфтористый азот | MIDAS-S-HFX |
| Кислород | MIDAS-S-O2X |
| Озон | MIDAS-S-O3X |
| Фосфин | MIDAS-S-PH3 |
| Оксихлорид фосфора | MIDAS-S-POC |
| Силан 0-20 ppm | MIDAS-S-SHX |
| Силан (низкий уровень) 0-2 ppm | MIDAS-S-SHL |
| Двуокись серы | MIDAS-S-SO2 |
| Тетрафторид серы | MIDAS-S-SF4 |
| TEOS Тетраэтилортосиликат | MIDAS-S-TEO |
| Гексафторид вольфрама | MIDAS-S-HFX |
MIDAS – Системы обнаружения газа в сборе. Полный комплект, включающий в себя универсальный преобразователь MIDAS (MIDAS-T-001) и выбранный картридж датчика MIDAS в одном комплекте. Каждый картридж датчика поставляется с гарантией 2 года. Картридж датчика и газовый детектора запакованы отдельно для упрощения установки. Обратите внимание на то, что для определения NF3 потребуется заказать отдельный пиролизирующий модуль (MIDAS-T-00P).
| Комплект детектора и картриджа датчика в сборе | Код заказа |
|---|---|
| Аммиак, комплект 0–100 ppm | MIDAS-K-NH3 |
| Арсин, комплект 0–0,2 ppm | MIDAS-K-ASH |
| Треххлористый бор 0–8 ppm, дихлорсилан 0–8 промилле, бромводород 0–8 ppm, хлористый водород 0–8 ppm | MIDAS-K-HCL |
| Треххлористый бор 0–8 ppm, фторводород 0–12 ppm, трехфтористый азот 4–40 ppm, гексафторид вольфрама 0–12 ppm | MIDAS-K-HFX |
| Комплект бром 0–0,4 ppm и двуокись хлора 0–0,4 ppm | MIDAS-K-BR2 |
| Комплект хлор 0–2 ppm и фтор 0–4 ppm | MIDAS-K-HAL |
| Комплект углекислый газ 0–2,0% об. | MIDAS-K-CO2 |
| Комплект угарный газ 0–100 ppm | MIDAS-K-COX |
| Комплект диборан 0–0,4 ppm и германий 0–0,8 ppm | MIDAS-K-HYD |
| Комплект водород 0–1000 ppm | MIDAS-K-H2X |
| Комплект водород 0–100% LEL и метан 0–100%LEL1 | MIDAS-K-LEL |
| Комплект цианистый водород 0–20 ppm | MIDAS-K-HCN |
| Комплект селеноводород 0–0,4 ppm | MIDAS-K-HSE |
| Комплект сероводород 0–40 ppm | MIDAS-K-H2S |
| Комплект окись азота 0–100 ppm | MIDAS-K-NOX |
| Комплект двуокись азота 0–12 ppm | MIDAS-K-NO2 |
| Комплект кислород 0–25% об | MIDAS-K-O2X |
| Комплект озон 0–0,4 ppm | MIDAS-K-O3X |
| Комплект фосфин 0–1,2 ppm | MIDAS-K-PH3 |
| Комплект оксихлорид 0–0,8 ppm | MIDAS-K-POC |
| Комплект силан 0–20 ppm и дисилан 0–20 ppm | MIDAS-K-SHX |
| Комплект силан (низкий уровень) 0–2 ppm | MIDAS-K-SHL |
| Комплект тетрафлорид серы 0–0,8 ppm и трехфтористый хлор 0–0,8 ppm | MIDAS-K-SF4 |
| Комплект двуокись азота 0–8 ppm | MIDAS-K-SO2 |
| Комплект TEOS 0–40 ppm | MIDAS-K-TEO |
Запасные части и принадлежности
| Описание | Код заказа |
|---|---|
| Адаптер линии отбора проб | 1283K1090 |
| Нагревательный элемент для пиролизирующего модуляNF3 | MIDAS-A-006 |
| Комплект замены насоса для газового детектора MIDAS | MIDAS-A-007 |
| Комплект замены внутреннего воздушного фильтра для газового детектора MIDAS | MIDAS-A-009 |
| Запасная перемычка RJ45 | MIDAS-A-010 |
| Разъем PoE Ethernet | MIDAS-A-011 |
| 24 точечный Ethernet PoE концентратор | MIDAS-A-012 |
| Муляж датчика (для использования с аналоговым модулем) | MIDAS-A-013 |
| Комплект газопромывателя IPA для прикладного использования с СО | 1283K2220 |
| Запасной фильтр IPA | 1830-0080 |
| Фреоновый фильтр для пиролизирующего газового детектора NF3 | 1830-0027 |
| Гибкий проводник – длина 21” | 0235-0128 |
| Гибкий проводник – длина 27” | 0235-0163 |
| Гибкий проводник – длина 36” | 0310-2055 |
| Конечный фильтр для твердых частиц | 0780248 |
