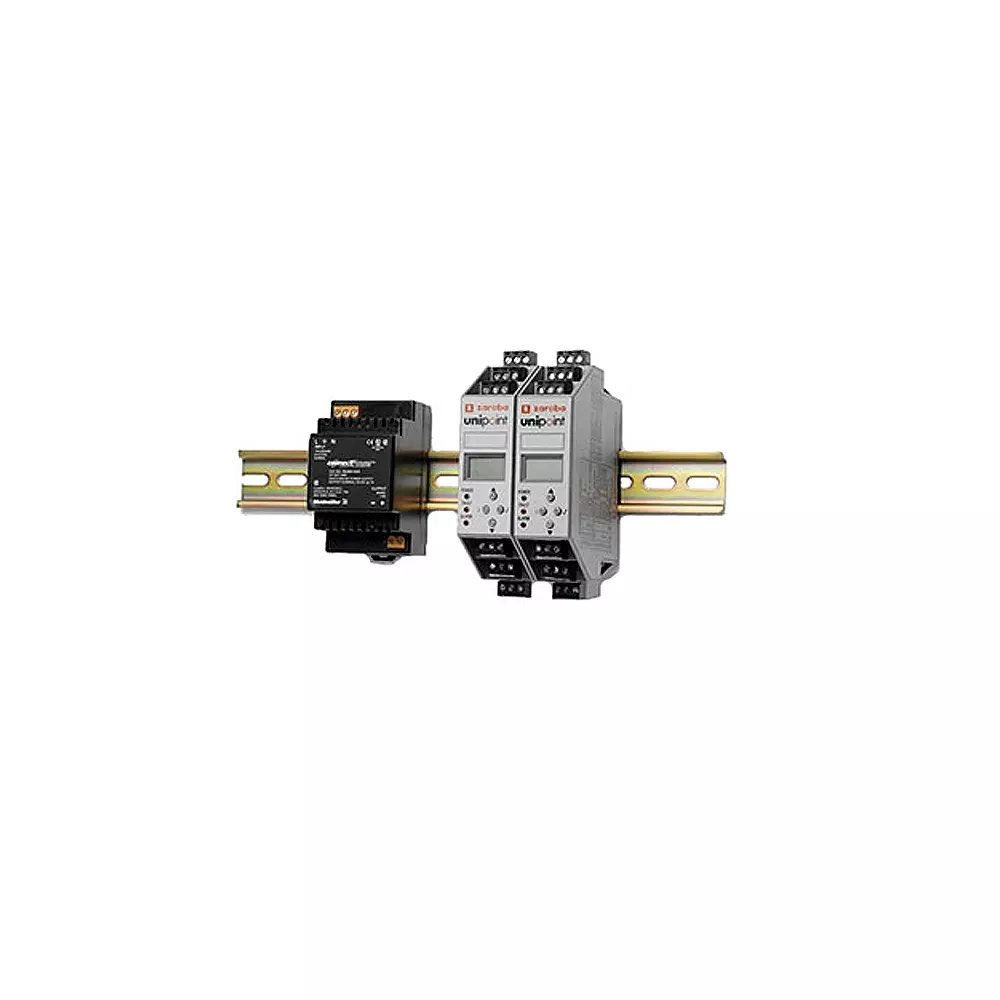

Контроллер Unipoint

Unipoint является простым монтируемым на DIN–рейку контроллером, который обеспечивает гибкое и низкозатратное решение при создании систем мониторинга горючих, токсичных газов и кислорода. При наличии съемных разъемов контроллеры Unipoint легко меняются, при этом не затрагиваются другие устройства. Каждый контроллер имеет встроенную систему звукового и визуального оповещения, три программируемых реле сигналов тревоги и реле сбоя. Концентрация газа и состояние системы отображается на ЖК-дисплее с подсветкой, каждый контроллер полностью программируется посредством интуитивного, кнопочного меню. Меню конфигурации могут быть защищены паролем для предотвращения несанкционированного доступа. С Unipoint можно использовать все газовые детекторы Honeywell Analytics и детекторы других производителей при условии соблюдения общих требований к питанию.
Преимущества:

Четкий дисплей с подсветкой
Встроенная звуковая и визуальная сигнализация
Интуитивно понятное меню
Простое управление при помощи кнопок
Дистанционное подтверждение, сброс и блокирование входов
Съемные разъемы
Запрещение входа (для мА версий)
Полностью программируемые пользователем шкала, единицы измерения и калибровка
Возможные режимы программирования реле: активированное/ неактивированное, с самоблокировкой или без самоблокировки, задержка включения/ выключения сигнального реле
Совместим с широким диапазоном газовых детекторов
Для каких задач подойдет:
Интегрированные системы малого и большого размера
Монтаж в имеющиеся шкафы и панели управления
Помещения для оборудования без присутствия человека
Бойлерные
Системы отопления, вентиляции и кондиционирования
Автостоянки
Крановые кабины
Лаборатории и др.

Показатель	Значение
Использование	Контроллер Unipoint обеспечивает гибкое и низкозатратное решение интеграции детекторов горючих, токсичных газов и кислорода в предназначенные для них системы управления. Unipoint можно легко установить в любом металлическом или пластиковом корпусе для использования внутри и снаружи помещений, а также в потенциально взрывоопасной среде. Контроллер разработан для установки на стандартную DIN-рейку и предназначен для использования с любыми мВ детекторами горючих газов, а также с 2-х или 3-х проводными 4-20мА газовыми детекторами (при выполнении общих требований к питанию)
Работа	Две кнопки для обеспечения нормальной работы, сброса и самотестирования системы. Четыре кнопки для функции программирования пользователем с помощью меню
Дисплей с подсветкой	Единицы измерения, цифровые данные о газе и коды состояния
Прочая индикация	Чрезвычайно яркий ЖК-дисплей статического или мигающего света в зависимости от условий; сигнал тревоги (красный), питание (зеленый), сбой (оранжевый).Встроенный звуковой сигнал 63dB на удалении 0.3 метра
Разъемы	Зажимные контакты с максимальным диаметром 1.5мм2
Вес	225г
Диапазон рабочих температур	От -10°C до +55°C (Работа Разрешения -10°C до +40°C)
Относительная влажность	10-90% (без конденсации)
Рабочий диапазон давления	90-110кПа
Питание	Номинальное: 24В пост. тока (18-32В пост. тока). макс. мощность для мВ = 4.8В (включая мощность детектора), для mA = 3.0Вт (без учета питания 3-х проводного детектора)
Тип детектора	3-проводный, мВ, мост Детектор Sensepoint; 2-проводный, 4-20 мА, контурное питание Детектор Sensepoint; 3-проводный, 4-20мA, выход источника Детекторы горючих. токсичных газов и кислорода Sensepoint XCD
Питание детектора	2.4-8.6В, 200мA пост. Макс. Сопротивление контура: 28Ом; Вход (18-32В пост. тока)-1.5В пост. тока, Не более 30мА; Вход (18-32В пост. тока) – 1.5Впост. тока,не более 0.5A

Выходы

Реле	Сигнал тревоги 1	Сигнал тревоги 2	Сигнал тревоги 3	Сбой
Номиналы	SPCO/3A, 240В перем. /28 В пост. тока (неиндуктивная нагрузка)	SPCO/3A, 240В перем./28 В пост. тока (неиндуктивная нагрузка)	SPCO/3A, 240В перем. /28 В пост. тока (неиндуктивная нагрузка)	SPCO/3A, 240В перем. /28 В пост. тока (неиндуктивная нагрузка)
Установки по умолчанию по умолчанию	Без самоблокировки в нормальном режиме не активированное сост., активация при появлении сигнала тревоги, заводская настройка 10% полного диапазона	без самоблокировки в нормальном режиме неактивированное сост., активация при появлении сигнала тревоги, заводская настройка 25% полного диапазона	с самоблокировкой в нормальном режиме неактивированное состояние, активация при появлении сигнала тревоги, заводская настройка 50% полного диапазона	без самоблокировки в нормальном режиме активированное сост., деактивация при сбое, отключении питания
Функции конфигурируемые пользователем	С самоблокировкой/ без самоблокировки; Активированное/ неактивированное сост.; пороговый уровень выработки сигнал тревоги Рост/ падение; Задержка вкл. / выкл.; реле (0-900 секунд)	С самоблокировкой/ без самоблокировки; Активированное/ неактивированное сост.; пороговый уровень выработки сигнал тревоги Рост/ падение; Задержка вкл. / выкл.; реле (0-900 секунд)	С самоблокировкой/ без самоблокировки; Активированное/ неактивированное сост.; пороговый уровень выработки сигнал тревоги Рост/ падение; Задержка вкл. / выкл.; реле (0-900 секунд)	С самоблокировкой /без самоблокировки Активированное /не активированное сост.

Комплектация	Код заказа
Версия с мВ входом	2306B2000
Версия с мА входом	2306B1000
клеммник (х2)	2306B3010
DIN-рейка	2306B3020
разъем питания	2306B3030
