Searchpoint Optima Plus XTC

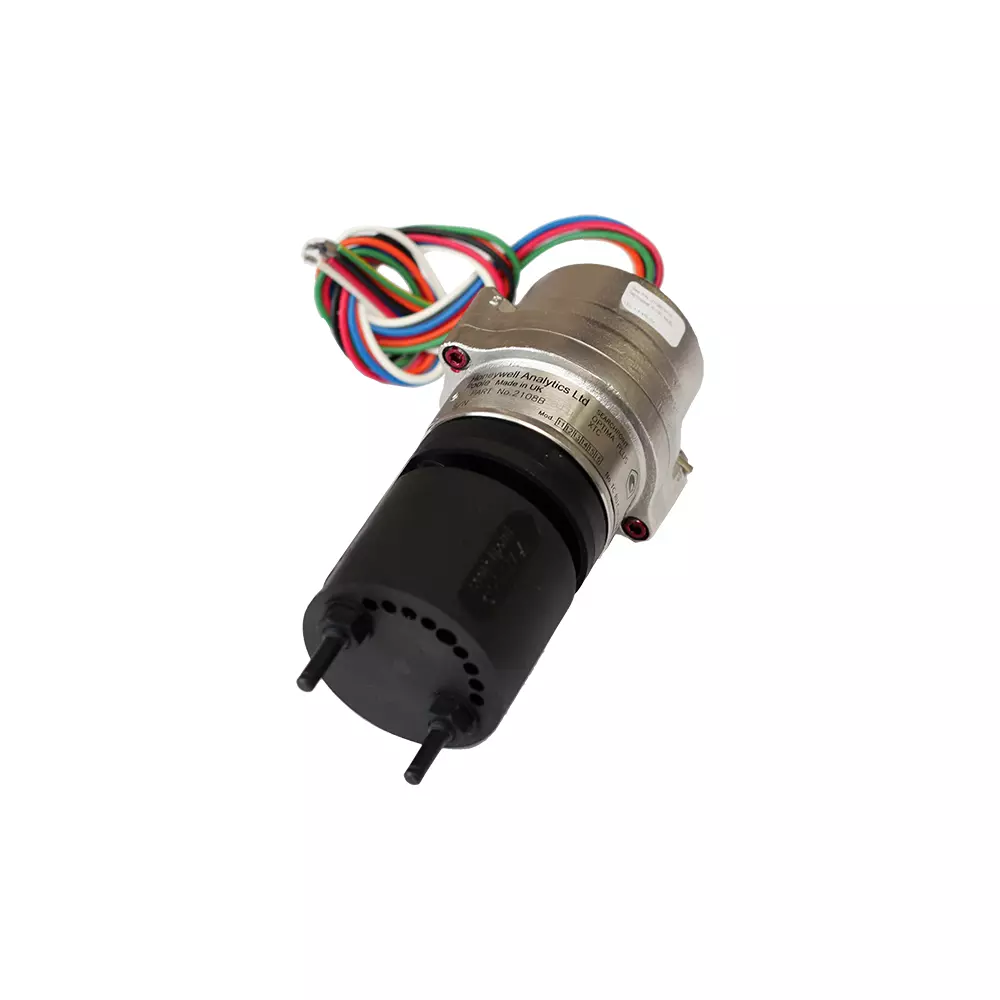

Searchpoint Optima Plus XTC – стационарный оптический датчик горючих газов, предназначенный для измерения довзрывных концентраций горючих газов и паров горючих жидкостей, в том числе паров нефтепродуктов, в воздухе рабочей зоны, а также измерения объемной доли горючих газов в технологических средах. Searchpoint Optima Plus XTC- является автоматическим одноканальным прибором непрерывного действия. Принцип действия- оптический инфракрасный абсорбционный. Способ отбора пробы- диффузионный либо принудительный с использованием внешнего побудителя расхода и потокового колпака. Датчик выполнен в одноблочном корпусе из нержавеющей стали марки 316. Сокращенный объем планового обслуживания по сравнению с обычными термокаталитическими датчиками газа обеспечивает низкую текущую стоимость владения. Разработка новейших средств внутренней диагностики и алгоритмов фильтрации ложных срабатываний гарантируют Searchpoint Optima Plus XTC высочайший уровень операционной целостности.
Для каких задач подойдет:
Типичные области применения включают среды, которым может повредить присутствие токсичных веществ, нейтрализующих или подавляющих работу термокаталитических датчиков, а также среды, в которых суровые природные условия приводят к увеличению периодичности планового обслуживания: например, шельфовые нефтяные и газовые платформы, плавучие нефтекомплексы, танкеры, береговые нефтяные и газовые терминалы, нефтеперерабатывающие заводы, линии розлива сжиженного природного и попутного газа, газокомпрессорные и газоизмерительные станции, газотурбинные электростанции, установки для нанесения лакокрасочных покрытий и типографское оборудование, использующее растворители.

Варианты оконечных устройств

Для прибора Searchpoint Optima Plus предусмотрено несколько вариантов оконечных устройств. Вариант исполнения зависит от того будут ли использоваться цифровые средства обмена данными и дополнительные функции (например, локальный дисплей).

Распределительная коробка HALO
Корпус Ex e
Один ввод M25 и три кабельных ввода M20
Визуальное отображение состояния (нормальное, предупреждение, неисправность, тревога, блокировка)
Неинтрузивное подключение ручного устройства HART (опция)

Универсальный трансмиттер XNX
Пять кабельных вводов
Локальный дисплей
Неинтрузивный доступ с помощью магнитных переключателей
Обмен данными HART
Неинтрузивное подключение ручного устройства HART (опция)
Интерфейс связи Modbus (опция)
Реле (опция)

Распределительная коробка Honeywell Analytics
Корпус Ex e
Один ввод M25 и три кабельных ввода M20
Подключение ручного опросчика SHC1 с помощью защитного устройства SHC (интрузивное)

Наименование характеристики	Значение
Условия эксплуатации	От -60 до 65 С
Пылевлагозащита	IP66/67
Взрывозащита	Датчик: 1Exd op is IIC T5/T4 Gb X; Ручной опросчик SHC-1: 1 Ex ia IIC T4 Gb; Соединительная коробка DVC 100: 1 Ex e mb ia IIC T2 Gb; Соединительная коробка ОТВ-122: 1 Ex e II T3…T6; Соединительная коробка HALO: 1Ex e ia mb IIC T5,Gb
Сигнализация	При помощи вторичных устройств (котроллер, соединительная коробка HALO)
Питание, В	18-32 В постоянного тока
Потребляемая мощность, ВхА	Не более 5, без учета оконченных устройств
Гарантия	5 лет
Срок службы прибора, лет	15 лет
Вес, кг	1,6
Габариты, мм	Длина 165; Диаметр 73 (Без учета размеров клеммной коробки и дополнительных устройств)
Выходные сигналы	Аналоговый сигнал (4-20 мА); Цифровой выход (RS485, HART)
Архивация данных	Ведение и хранение журнала событий
Отбор проб	диффузионный
Связь с компьютером	Работа с автономным программным обеспечением «Field Maintenance Software» для персонального компьютера под управлением ОС семейства Windows

№	Измеряемый газ	Диапазон измерений довзрывных концентраций, % НКПР	Диапазон измерений объемной доли, %	Пределы допускаемой основной абсолютной погрешности	Пределы допускаемой основной относительной погрешности
1	Метан (CH4)	От 0 до 100	От 0 до 4,4% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
2	Этан (C2H6)	От 0 до 100	От 0 до 2,5% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
3	Пропан (C3H8)	От 0 до 100	От 0 до 1,7% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
4	Н-бутан (C4H10)	От 0 до 100	От 0 до 1,4% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
5	изобутан (2-метилпропан, i-C4H10)	От 0 до 100	От 0 до 1,3% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
6	n-пентан (C5H12)	От 0 до 100	От 0 до 1,4% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
7	гексан (C6H14)	От 0 до 100	От 0 до 1,0% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
8	н-гептан (C7H16)	От 0 до 100	От 0 до 1,1% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
9	Октан (C8H18)	От 0 до 50	От 0 до 0,4% об.	±5 НКПР	-
10	Пропилен (C3H6)	От 0 до 100	От 0 до 2,0% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
11	циклогексан (C6H12)	От 0 до 100	От 0 до 1,2% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
12	Метанол (CH3OH)	От 0 до 50	От 0 до 2,75% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
13	Толуол (метилбензол, C7H8)	От 0 до 100	От 0 до 1,1% об.	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 НКПР (в диапазоне св. 50 до 100% НКПР)
14	о-ксилол (1,2- диметилбензол, (о-C8H10))	От 0 до 20	От 0 до 0,2% об.	±5 НКПР	-
15	п-ксилол (1,4- диметилбензол, (p-C8H10))	От 0 до 80	От 0 до 0,2% об.	±5 НКПР	-
16	Метан (CH4)	-	От 0 до 100	±5 об.д. (в диапазоне от 0 до 50% об.д)	±10 % (в диапазоне св. 50 до 100% об.ед)
-	Метан (CH4)	-	От 0 до 100 000 млн.	±5000 млн. (в диапазоне от 0 до 50000 млн.)	±10 % (в диапазоне св. 50 000 до 100 000 млн.)
17	Этилен (C2H4)	-	От 0 до 100 000 млн.	±5000 млн. (в диапазоне от 0 до 50000 млн.)	±10 % (в диапазоне св. 50 000 до 100 000 млн.)
18	Пропан (C3H8)	-	От 0 до 100 000 млн.	±5000 млн. (в диапазоне от 0 до 50000 млн.)	±10 % (в диапазоне св. 50 000 до 100 000 млн.)
-	Пропан (C3H8)	-	От 0 до 600 000 млн.	±3000 млн. (в диапазоне от 0 до 300000 млн.)	±10 % (в диапазоне св. 300 000 до 600 000 млн.)
-	Пропан (C3H8)	-	От 0 до 400 000 млн.	±2000 млн. (в диапазоне от 0 до 200000 млн.)	±10 % (в диапазоне св. 200 000 до 400 000 млн.)
19	Пропан (C3H8)	-	От 0 до 20 000 млн.	±1000 млн. (в диапазоне от 0 до 10 000 млн.)	±10 % (в диапазоне св. 10 000 до 20 000 млн.)
-	Пропан (C3H8)	-	От 0 до 5 000 млн.	±250 млн. (в диапазоне от 0 до 2 500 млн.)	±10 % (в диапазоне св. 2 500 до 5 000 млн.)
20	Пропилен (C3H6)	-	От 0 до 50 000 млн.	±2500 млн. (в диапазоне от 0 до 25 000 млн.)	±10 % (в диапазоне св. 25 000 до 50 000 млн.)
21	Бутан (C4H10)	-	От 0 до 18 000 млн.	±1800 млн. (в диапазоне от 0 до 9 000 млн.)	±10 % (в диапазоне св. 9 000 до 18 000 млн.)
22	Этилен (C2H4)	От 0 до 100	От 0 до 2,3	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 % (в диапазоне св. 50 до 100% НКПР)
23	Оксид этилена (C2H4O)	От 0 до 100	От 0 до 2,6	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 % (в диапазоне св. 50 до 100% НКПР)
24	Бензол (C6H6)	От 0 до 100	От 0 до 1,2	±5 НКПР (в диапазоне от 0 до 50% НКПР)	±10 % (в диапазоне св. 50 до 100% НКПР)
25	1,3-бутадиен (С4H6)	От 0 до 100	От 0 до 1,4	±5 НКПР (в диапазоне от 0 до 50% НКПР)	-
26	Стирол (этилбензол, С8H8)	От 0 до 27	От 0 до 0,3	±5 НКПР	-

Searchpoint Optima Plus, сертифицированный для применения в РФ
В стандартную комплектацию Searchpoint Optima Plus входит: Защита от солнца и осадков, Стандартная защита от атмосферных воздействий, Пылевой экран. Исполнение стальной корпус (сталь марки SS316).

Комплектация	код заказа
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА	2108N4800N
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА, HART	2108N4800H
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА	2108N4801N
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА, HART	2108N4801H

Searchpoint Optima Plus с камерой удаленного подвода газа

Комплектация	код заказа
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА	2108N4810N
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА, HART	2108N4810H
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА	2108N4811N
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА, HART	2108N4811H

Searchpoint Optima Plus для использования в системах отбора проб

Комплектация	код заказа
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА, корпус из черного анодированного алюминия, 4-20мА	2108N5800N
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА, корпус из черного анодированного алюминия, 4-20мА, HART	2108N5800H
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА, корпус из черного анодированного алюминия, 4-20мА	2108N5801N
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА, корпус из черного анодированного алюминия, 4-20мА, HART	2108N5801H

Датчик горючих газов стационарный Searchpoint Optima Plus
В стандартную комплектацию Searchpoint Optima Plus входит: Защита от солнца и осадков, Стандартная защита от атмосферных воздействий, пылевой экран. Исполнение стальной корпус (сталь марки SS316).

Комплектация	код заказа
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА	2108N4000N
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА, HART	2108N4000H
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА	2108N4001N
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА, HART	2108N4001H

Searchpoint Optima Plus с камерой удаленного подвода газа

Комплектация	код заказа
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА	2108N4010N
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА, HART	2108N4010H
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА	2108N4011N
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА, HART	2108N4011H

Searchpoint Optima Plus для использования в системах отбора проб, оснащенных потоковым колпаком

Комплектация	код заказа
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА	2108N5000N
Детектор газа Searchpoint Optima Plus, версия для измерения углеводородоров, 4-20мА, HART	2108N5000H
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА	2108N5001N
Детектор газа Searchpoint Optima Plus, версия для измерения этилена, 4-20мА, HART	2108N5001H

Дополнительные версии

Комплектация	код заказа
Searchpoint Optima Plus версия для измерения углеводородоров для использования в системах отбора проб, оснащенных потоковым колпаком; включает камеру удаленного подвода газа. Метан 100% объемной концентрации, Пропан 400 000 частей на млн или Пропан 600 000 частей на млн, 4-20мА	2108N5010N
Searchpoint Optima Plus версия для измерения углеводородоров для использования в системах отбора проб, оснащенных потоковым колпаком; включает камеру удаленного подвода газа. Метан 100% объемной концентрации, Пропан 400 000 частей на млн или Пропан 600 000 частей на млн, 4-20мА, HART	2108N5010H
Searchpoint Optima Plus X версия, оптимизированная для систем отбора проб; включает камеру удаленного подвода газа. Пропан 100% НКПР. 4-20мА	2108B2021N
Searchpoint Optima Plus X версия, оптимизированная для систем отбора проб; включает камеру удаленного подвода газа. Пропан 100% НКПР. 4-20мА, HART	2108B2021H
Searchpoint Optima Plus Z версия, оптимизированная для обнаружения растворителей; корпус из черного анодированного алюминия, 4-20мА	2108N5002N
Searchpoint Optima Plus Z версия, оптимизированная для обнаружения растворителей; корпус из черного анодированного алюминия, 4-20мА, HART	2108N5002H

Запчасти и аксессуары

Наименование	фото	код заказа
Стандартная защита от атмосферных воздействий.Обеспечивает наилучшее соотношение времени отклика и защиты. Пригодна для применения внутри и снаружи помещений, а также для установки в воздуховодах.		2108B0276
Защита от солнца и осадков. Обеспечивает дополнительную защиту от сильных ливней, водяных струй и прямых солнечных лучей.		2108D0275
Защита Storm Baffle. Увеличивает степень защиты от проливных дождей и брызг морской воды. Рекомендуется к установке на морских судах и сооружениях или в местностях, где нередки муссоны и тропические ливни. Также обеспечивает защиту от пара и может использоваться в трубопроводах, не оборудованных фильтрами. Установка данной принадлежности приводит к увеличению времени отклика детектора.		2108B0280
Пылевой экран. Предотвращает попадание пыли или масляного тумана и защищает оптические поверхности во влажных и открытых местах. Устанавливается под стандартную защиту от атмосферных воздействий. Установка данной принадлежности приводит к увеличению времени отклика детектора.		2108B0259
Колпак подвода газа. Используется для подачи газа в прибор Searchpoint Optima Plus в полевых условиях. Подходит для выполнения функциональной проверки. Устанавливаются над стандартной защитой от атмосферных воздействий. (Для калибровки воспользуйтесь калибровочной крышкой)		2108D0258
Калибровочная крышка. Используется для обеспечения точности калибровки прибора Searchpoint Optima Plus. Требует снятия всей защиты от атмосферных воздействий, кроме пылевого экрана.		2108D0272
Пластина переходника распределительной коробки. Пластина переходника распределительной коробки позволяет избежать повреждения прибора Searchpoint Optima Plus в случае установки распределительной коробки с малым расстоянием между кабельными вводами на стене или монтажной поверхности.		04200-A-1040
Комплект для монтажа в воздуховоде- метрическая резьба.		2104B0349
Многофункциональный ручной опросчик (SHC-1). Этот универсальный инструмент для ввода в эксплуатацию и технического обслуживания сертифицирован для опасных зон и используется для перенастройки детектора Searchpoint Optima Plus на различные виды газов и для диагностики отказов.		04230-A-1025
